Trimble S6全站儀
INTEGRATED SURVEYING一體化測量

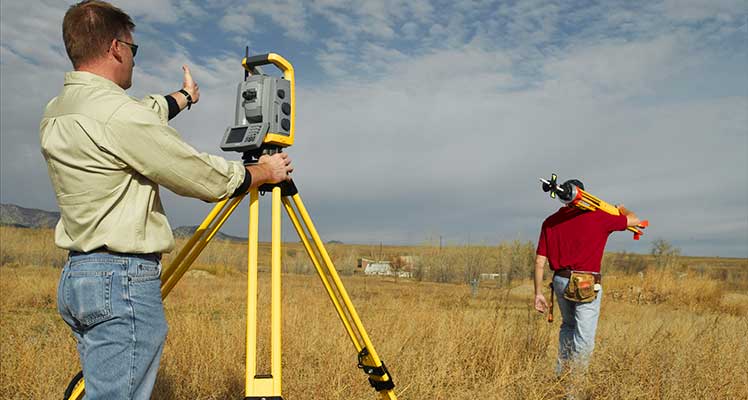

- 現在,Trimble S6配備了Trimble VISION?技術可供選用,你不再需要返回到架設儀器的三腳架邊,就能看到儀器視線范圍內的一切景物。控制器上的實況視頻圖像引導你進行測量。你現在可以在遠程自由地捕捉測量數據,無論是對棱鏡表面還是對無反射鏡表面,獲得了“對準一按”的效率。
- 性能指標角度測量傳感器類型 . . . . . . . . . . . . . . . . . . . . . . . 有對徑讀數的絕對編碼器精度(基于DIN 18723的標準偏差) . . . . . . . . . . . . . . . 2"、3" 或 5"角度讀取(最小計數)標準 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1"跟蹤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2"算術平均值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.1"自動水平補償器類型 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 中心雙軸精度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.5"范圍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .± 5.4'距離測量精度(RMSE)棱鏡模式標準 . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 mm + 2 ppm符合ISO17123-4標準的測量標準差: 1 mm + 2 ppm跟蹤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 mm + 2 ppm直接反射模式標準 . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 mm + 2 ppm跟蹤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 mm + 2 ppm測量時間棱鏡模式標準 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.2秒跟蹤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.4秒直接反射模式標準 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5秒跟蹤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.4秒范圍棱鏡模式(標準晴朗天氣1,2)單棱鏡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2500 m單棱鏡長距離模式 . . . . . . . . . . . . . . . . 5500 m(最長距離)最短距離 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.2 m直接反射模式很 好 (能見度很好,環境亮度?。?/span>白卡 (90%反射)3 . . . . 1,300 m; 灰度卡(18%反射)3. . . . 600 m正 常 (正常能見度,適度陽光,有部分熱閃爍)白卡 (90%反射)3 . . . . 1,300 m ;灰度卡(18%反射)3. . . . 600 m很 差(有薄霧,陽光直射目標,晃眼)白卡 (90%反射)3 . . . . 1,200 m; 灰度卡(18%反射)3. . . . 550 m最短距離 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 m直接反射距離(典型)混凝土表面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600 - 800 m木結構表面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400 - 800 m金屬結構 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400 - 500 m淺色巖石 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400 - 600 m深色巖石 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300 - 400 m反射金屬箔片20 mm . . . . . . . . . . . . . . . . . . . . . . . . .1000 m直接反射超長距離模式白卡(90%反射)3 . . . . . . . . . . . . . . . . . . . . . 2000 - 2200 m灰度卡(18%反射)3 . . . . . . . . . . . . . . . . . . . . 900 - 1000 m精度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 mm + 2 ppm相機芯片 . . . . . . . . . . . . . . . . . . . . . . . . . . . 彩色數字圖像傳感器分辨率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2048 x 1536 像素聚焦長度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 mm景深 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3m到無限遠視場 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16.5°X12.3°數字縮放 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 級 (1x, 2x, 4x, 8x)曝光 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 自動亮度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 用戶定義對比度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 用戶定義圖像存儲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 可達 2048 x 1536 像素圖像格式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . JPEGEDM 規格光源 . . . . . . . . . . . . . . . . . . . . . . . 脈沖激光二極管905 nm,一級激光器同軸激光指向器(標準) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 二級激光器光束發散度水平方向 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 cm/100 m垂直方向 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 cm/100 m大氣改正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -130 ppm 到 160 ppm 連續整平三角基座的圓水準器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8'/2 mm伺服系統 :MagDrive 磁驅伺服技術;整合式伺服/角度系統傳感器電磁直接驅動旋轉速度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115 度/秒正倒鏡旋轉時間 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.6秒180度定位時間 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.6秒旋鈕和微動 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 伺服驅動,無限微調對中對中系統 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Trimble 3爪光學對點器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 內置光學對點器放大倍數/最短聚焦范圍 . . . . . . . . . . . . . . . . . . . . . . 2.3倍/0.5 m到無限望遠鏡放大倍數 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30倍孔徑 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 mm100 m 米視野 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.6 m最短聚焦范圍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5 m-到無限照明十字絲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 可變 (10級)工作溫度溫度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -20℃到 +50℃防水防塵 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP55電源內部電池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 可充電鋰電池11.1 V, 5.0 Ah工作時間4一個內置電池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 大約6.5小時使用多電池適配器,三個內置電池 :大約20小時使用安裝一個內置電池的全自動托座 :13.5小時重量儀器(伺服/自動鎖定型) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.15 kg儀器 (機器人型) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.25 kgTrimble CU 控制器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.7 kg內置電池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.35 kg橫軸軸高度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196 mm通訊 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . USB、串行、藍牙全自動測量自動鎖定和機器人型測程2被動棱鏡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500-700 mTrimble MultiTrack目標 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800 m200 m米處自動鎖定瞄準精度(標準偏差)2被動棱鏡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <2 mmTrimble MultiTrack 目標 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <2 mm最短搜索距離 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.2 m內置/外接電臺類型. . . . . . . . . . . . . . . . . . . . . . . . . . 2.4 GHz 跳頻,擴頻電臺搜索時間(一般)6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10秒用TRIMBLE MULTITRACK目標進行GPS搜索/GEOLOCKGPS搜索/GeoLock . . . . . . .. . . . . . . . . 360 度 或已定義的水平和垂直搜索窗口獲得解算時間7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-30秒重獲目標時間 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <3秒測程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 自動鎖定和機器人型測程限值1.標準晴朗。無霧氣、天氣晴朗有適度陽光。2.測程和精度取決于大氣條件、棱鏡大小和背景輻射。3.Kodak 灰度卡,目錄編號E1527795。4.-20℃時的儀器性能是+20℃時儀器性能的75%。5.藍牙類型的使用認證由具體國家規定。詳細信息請聯系當?shù)豑rimble授權分銷商。6.取決于搜索窗口的大小。7.結果獲取時間取決于答案的幾何結構和GPS定位質量。
- Trimble S6全站儀可選配:全站儀三腳架、全站儀棱鏡包/棱鏡組、全站儀對中桿、其它可選購天寶對中基座、
